壓鑄件頂桿導致變形的產生原因及解決方案缺陷：頂桿導致的變形產生原因：當鑄件很軟，與模具相連時，頂桿在頂出鑄件時使鑄件發生變形。改善措施：檢查下列問題：1．粘附作用、拉傷痕跡。2．鑄件在模具中時間太長或太 ...
|
壓鑄件頂桿導致變形的產生原因及解決方案 缺陷：頂桿導致的變形 產生原因：當鑄件很軟，與模具相連時，頂桿在頂出鑄件時使鑄件發生變形。 改善措施： 檢查下列問題： 1．粘附作用、拉傷痕跡。 2．鑄件在模具中時間太長或太短（保壓時間不當）: * 保壓時間短時鑄件很軟在頂出時可能會發生變形 * 保壓時間長時特定形狀的鑄件已經開始收縮卡在模具上，頂出時需要額外的頂出力 3．機器的頂出系統不平穩，頂出時對鑄件的沖擊很大。 4．模具設計不當，核查： * 頂桿太少 * 頂桿位置不當（型芯和其他產生頂出阻力的地方周圍的力必須平衡） * 頂桿對應的鑄件部位使用加強筋以分散載荷 * 頂桿截面積太小 * 頂桿導向系統不當或者磨損（在頂出時頂板擺動） * 頂出系統載荷不平衡，或者需要非平衡頂出載荷時，頂出板導向系統設計不能滿足載荷非中心加載的要求

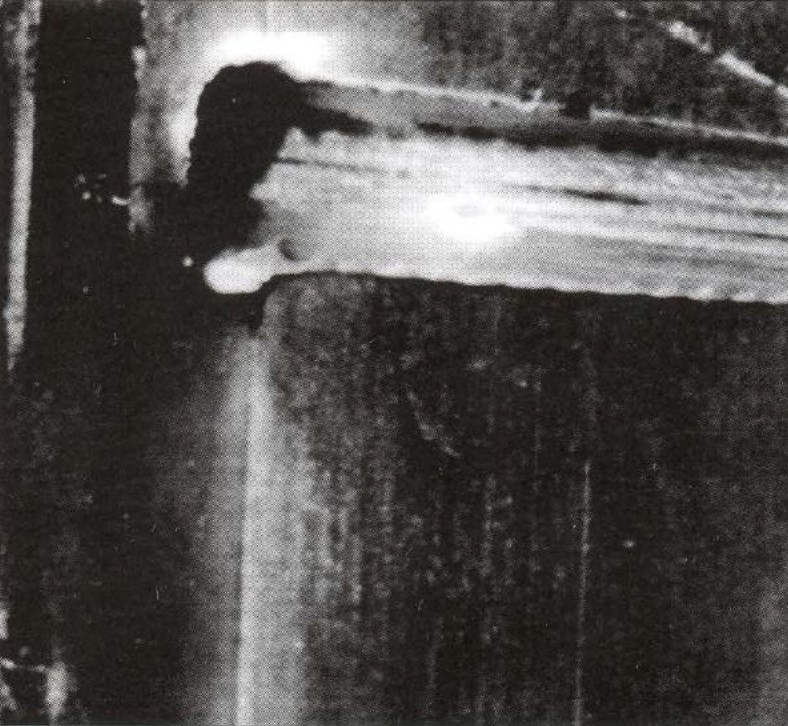

頂桿產生的變形 東莞市美雅化工有限公司20多年專注高端脫模劑研發和生產、輔料供應，助您買到環保好用的脫模劑產品。 全國脫模劑咨詢熱線：0769-22623512 更多脫模劑資訊請瀏覽官網：http://www.bzhongwang.com 櫻井脫模劑（一個集復合材料、壓鑄、聚氨酯、金屬、橡膠、EVA、PU等行業領域于一體的綜合性專業采購脫模劑平臺） |
Powered by Discuz! X3.5 Licensed© 2000-2023 www.bzhongwang.com( 粵ICP備20007749號-1 )
請發表評論
